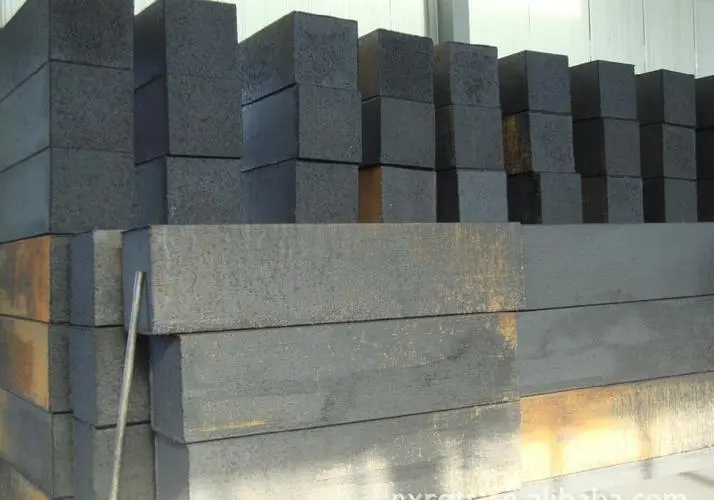

鋁碳磚屬于鋁碳質(zhì)耐火材料范圍。所謂鋁碳質(zhì)耐火材料就是指將氧化鋁原料和碳素原料，多數(shù)情況下還加入其它原料，如碳化硅、金屬硅等，用瀝青或樹脂一類有機(jī)結(jié)合劑粘結(jié)而成的碳復(fù)合耐火材料。廣義的講，以Al2O3+C為主要成分的耐火材料就稱為鋁碳質(zhì)耐火材料。按生產(chǎn)工藝來分，可將鋁碳質(zhì)耐火材料分為兩大類：不燒鋁碳質(zhì)耐火材料和燒成鋁碳質(zhì)耐火材料。性能特點(diǎn)是抗侵蝕性強(qiáng)、熱震穩(wěn)定性好、強(qiáng)度高和熱導(dǎo)率高。

鋁碳磚包括兩類，一類是含氧化鋁及石墨的鋁碳磚，寫作Al2O3-C磚;另一類是含氧化鋁、碳化硅及石墨的鋁碳磚，寫作Al2O3-SiC-C磚。兩類鋁碳磚的生產(chǎn)工藝不同。Al2O3-C磚經(jīng)高溫?zé)?，即燒成Al2O3-C磚。Al2O3-SiC-C磚為未經(jīng)高溫?zé)傻牟粺u。燒成Al2O3-C磚具有高強(qiáng)度典型用途為澆鋼滑板。不燒Al2O3-SiC-C磚由于可添加多種特殊加入劑，尤其具有抗堿、抗渣及抗氧化的特殊性能，它典型的用途為魚雷罐式鐵水車內(nèi)襯。近年來，我國把它們用于高爐內(nèi)襯。

高爐鋁碳磚是高爐內(nèi)襯更新?lián)Q代的良好材料，其性能優(yōu)于高爐內(nèi)襯傳統(tǒng)耐火磚，與氮化硅結(jié)合碳化硅磚的性能相似，成本降低2/3。因此，鋁碳磚問世以來，已在高爐上得到了應(yīng)用，并獲得良好的使用效果。

原料選擇：耐火骨料和粉料主要用特級、一級礬土熟料，也可用白剛玉、棕剛玉等材料;碳素材料主要用鱗片石墨，還有中溫瀝青等;碳化硅則用特級或一級品，也可用致密SiC;結(jié)合劑用酚醛樹脂，其固含量≥75%，游離酚≤6%，殘?zhí)剂俊?3%，含水率≤2%，密度1.1g/cm3左右。其通用配合比：粗骨料40%~60%、細(xì)骨料5%~20%、鱗片石墨8%~15%、SiC4%10%、耐火粉料15%~25%和結(jié)合劑4%~6%。另外，根據(jù)需要摻加超微粉、抗堿劑和膨脹劑等外加物。

混練、成型及熱處理與鎂碳磚類似。

鋁碳磚由于其抗氧化性明顯優(yōu)于鎂碳磚，抗Na2O系渣的侵蝕性能優(yōu)良，因此在鐵水預(yù)處理設(shè)備中得到了廣泛的應(yīng)用。燒成鋁碳質(zhì)耐火材料(簡稱燒成鋁碳磚)屬于陶瓷結(jié)合型，或者說屬于陶瓷一碳復(fù)合結(jié)合型。它大量用作連鑄用滑動水口滑板，長水口、浸入式水口及上、下水口磚、整體塞棒等。燒成鋁碳磚以其高強(qiáng)度、高抗侵蝕性能及高的抗熱震穩(wěn)定性，成為長壽命的鑄錠耐火材料。

另外，現(xiàn)代用于高爐出鐵溝的耐火材料也是以Al2O3為主要原料，添加SiC和C制成的不定形耐火材料。雖然鐵溝料品種眾多，有搗打料、可塑料、澆注料、振動料等，結(jié)合方式除瀝青或樹脂結(jié)合之外，還有化學(xué)結(jié)合、水泥和粘土結(jié)合等，但亦屬于鋁碳質(zhì)耐火材料的范疇。
